Tracon Kézi működtetésű motorvédő kapcsoló 1,6-2,5A 0,75kW TGV2-07
| Átlagos értékelés: | Nem értékelt |
|
A készülék háromfázisú terhelések, elsősorban egyedi villamos motorok be- és kikapcsolására, valamint túlterhelés elleni védelmére szolgál. A kioldási történhet mágneses működésű zárlati kioldóval vagy termikus túlterhelési kioldóval. A védőkapcsoló fáziskimaradás esetén is védelmet nyújt a túlmelegedés ellen. A motorvédőkapcsoló nyomógombokkal működtethető mechanikus szerkezettel kapcsolható be- és ki. A védendő motor névleges üzemi áramát a készülék beállítási tartományán belül a homlokoldalon található forgatógombbal folyamatosan lehet állítani. A terméket 35 x 7,5 mm-es szerelősínre lehet rögzíteni, felhasználási helyzete tetszőleges, kialakítása olyan, hogy más védő- és vezérlőkészülékekkel (kisautomata, áram-védőkapcsoló, impulzus relé, stb.) együtt építhető be vezérlő- és elosztóberendezésekbe. |
|
|
|
|

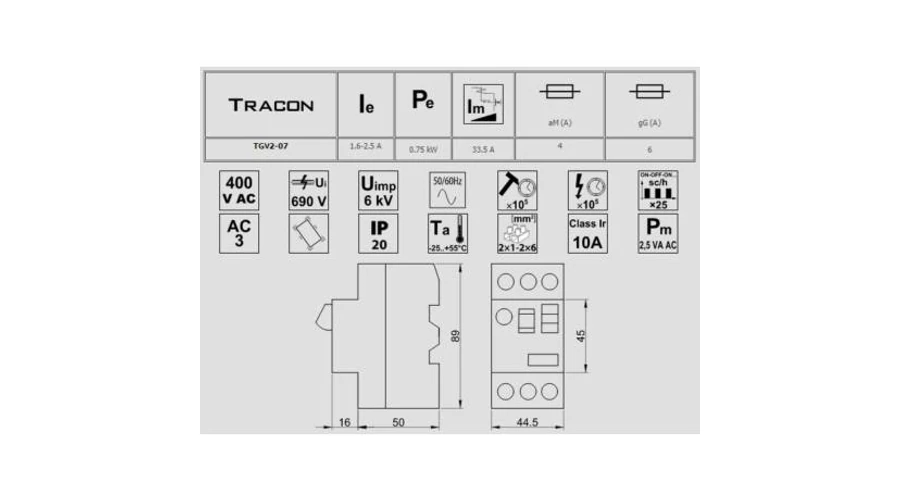

Paraméterek
| Ie | 1,6-2,5A |
| Pe | 0,75kW |
| Im | 33,5A |
| Névleges szigetelési feszültség | 690 V |
| Névleges lökőfeszültség állóság | 6 kV |
| Névleges üzemi feszültség | 690 V |
| Névleges üzemi frekvencia | 50/60 Hz |
| Saját teljesítményfelvétel | max. 2,5 W |
| Mechanikai és villamos élettartam | 105 kapcsolási ciklus |
| Kapcsolási gyakoriság | 25 kapcsolási ciklus/óra |
| Alkalmazási kategória | AC 3 |
| Termikus kioldó kioldási osztálya | 10A |
| Csatlakozó kapcsok védettségi fokozata | IP 20 |
| Védettségi fokozat beépítés után | IP 40 |
| Védettségi fokozat tokozatban | IP 41 |
| Védettségi fokozat vagy | IP 55 |
| Szerelés módja | 35×7,5 mm szerelősínre |
| Szennyeződési fokozat | 3 |
| Ütésállóság | 30 g |
| Rezgésállóság | 5 g (5 - 150 Hz) |
| Tömeg | kb. 0,25 kg |
| Környezeti hőmérséklet raktározás | -40 ºC … +80 ºC |
| működés nyílt levegőben | -20 ºC … +60 ºC |
| tokozva | -20 ºC … +40 ºC |
| Beköthető vezeték merev vezeték | 2x1 mm²… 2x6 mm² |
| Beköthető vezeték hajlékony vezeték | 2x1,5 mm²… 2x6 mm² |
